Spezifikationen in Agda

In den drei Artikeln zum Z3-Theorembeweiser (1, 2, 3) haben wir uns mit der Korrektheit des Bresenham-Linienzeichen-Algorithmus befasst. Wer Korrektheit sagt, muss auch Spezifikation sagen, denn korrekt kann ein Algorithmus immer nur im Bezug auf eine eindeutige Beschreibung des gewünschten Verhaltens sein. Als Spezifikation hatten wir in SMT-LIB2 (der Sprache von Z3) einen simplen (aber langsamen) Referenzalgorithmus beschrieben. Wir haben dann den komplexen (aber effizienten) Bresenham-Algorithmus implementiert und bewiesen, dass dieser dasselbe Verhalten aufweist wie der simple Algorithmus. Referenzalgorithmen als Werkzeuge zur Formulierung von Korrektheitsaussagen haben den Vorteil, dass sie oft einfach zu finden sind. Der Spezifikationsaufwand hält sich so in Grenzen. Es geht aber auch anders. Mit mehr Aufwand findet man manchmal elegantere Spezifikationen, die beispielsweise flexibler sind (d.h. standhafter im Angesicht von Anforderungsänderungen) oder den Beweisaufwand signifikant verringern.

In diesem Artikel wollen wir uns das Thema Linienzeichnen noch einmal vornehmenen und uns dabei einzig und allein auf die Spezifikation konzentrieren. Mit SMT-LIB2 stoßen wir dabei allerdings schnell an die Grenzen der Ausdrucksfähigkeit. Wir verwenden deshalb für diesen Artikel den Theorembeweiser bzw. die Programmiersprache Agda, die auf diesem Blog schon eingeführt wurde. Wir werden die wichtigen Merkmale von abhängigen Typen (Dependent Types) – dem wesentlichen Feature von Agda – in diesem Artikel so einführen, dass man aber auch ohne Vorerfahrung folgen kann. Aber Vorsicht: Vom Umgang mit abhängigen Typen wird man manchmal selbst süchtig.

Wann überzeugt ein Beweis?

Eine Spezifikation, wie wir sie im folgenden ausarbeiten möchten, besteht aus einer Menge von Aussagen. Später (nicht in diesem Artikel) wollen wir auch Implementierungen für diese Spezifikation schreiben. Wir wollen außerdem beweisen, dass diese Implementierungen korrekt sind. Die Beweise, die wir hier anstreben, sind mechanischer Art. In unserem Fall setzt uns Agda ein System mit festen Regeln vor, das wir dann bedienen müssen, um unsere Aussagen und Implementierungen zu formulieren und dann die Deckung zwischen den beiden Ebenen zu beschreiben. Aber was ist eigentlich ein Beweis? Und was bringt’s überhaupt, wenn der Beweis mechanisiert ist?

Wer sich vom Mathematikunterricht hat geistig zurichten lassen, könnte meinen, dass ein Beweis ohnehin immer eine streng schematische, also technische, Angelegenheit ist. Tatsächlich ist ein Beweis aber eine soziale Sache, denn es geht dabei darum, andere Menschen von der Geltung bestimmter Aussagen zu überzeugen. Die regelkonforme Verwendung eines technischen Schematismus ist nicht Zweck des Beweises, sondern Mittel zu diesem Zweck der Überzeugung.¹ Auch die Einführung eines allgemeinen Beweissystems erfordert zunächst Überzeugungsarbeit. Nur jemand, der grundsätzlich davon überzeugt ist, dass mit einem gegebenen technischen Beweissystem im Allgemeinen korrekte Aussagen formuliert werden können, wird von einem konkreten Beweis, der mit den Mitteln des Beweissystems hergestellt und durch das Beweissystem als konsistent bezeugt wird, überzeugt sein.²

Für diesen Artikel bedeutet das, dass ich – der Autor – erst mal ganz grundsätzlich darlegen muss, warum bzw. inwiefern korrekte Agda-Programme korrekte Aussagen bezeugen. Ob diese Vorarbeit gelingt, liegt nicht in meiner Hand. Ein Leser wird am Ende einfach mit dem Kopf schütteln können.

Propositions as Types

Viele Programmiersprachen haben ein Typsystem. Bei einem Typsystem sind den Bestandteilen jedes Programms (Ausdrücken wie a, 5, a + 5, \x -> x + 1 und so weiter) sog. Typen zugeordnet. Was ein Typ genau ist, das ist gar nicht so leicht zu beantworten. Die meisten Programmierer denken über Typen so nach wie über Mengen zulässiger Werte. Die Haskell-Funktion, die die Länge einer Liste berechnet, hat bspw. den Typ List a -> Int. Die Menge der zulässigen Werte für die Eingabe der Funktion sind alle Listen egal welchen Elementtyps und die Menge der zulässigen Werte für die Ausgabe der Funktion sind alle Ganzzahlen. Das Typsystem bietet einerseits die Sprache, um solche Typannotationen überhaupt auszudrücken und andererseits kommt es auch mit einem Prüfalgorithmus, der schaut, ob ein gegebenes Programm alle behaupteten Typen einhält. Für die Längenfunktion muss geprüft werden, ob alle Aufrufer der Funktion wirklich nur Listen in die Funktion reingeben und der Programmtext der Längenfunktion selbst muss daraufhin untersucht werden, ob dieser wirklich nur Int-Werte ausgibt.

Man kann aber auch noch mit einem anderen Blick auf Typen schauen, nämlich so, dass ein Typ eine Aussage ist und ein Wert dieses Typs ist ein Zeuge für diese Aussage. Diese Sichtweise kann man eigentlich auf jedes Typsystem anwenden, aber damit man überhaupt interessante Aussagen formulieren kann, braucht man schon ein ordentliches Typsystem und hier kommen die berüchtigten Dependent Types ins Spiel.

Im Einführungsartikel zu Agda hatten wir bereits einen Datentyp für die Wertegleichheit von natürlichen Zahlen definiert.

open import Data.Nat as ℕ using (ℕ; z≤n; s≤s)

data === (x : ℕ) : ℕ -> Set where
  refl : ((=== x) x)

Ein Typ wie === 3 3 ist dann die Aussage „Drei ist gleich drei“. Dass das gilt, können wir mit einem entsprechenden Wert bezeugen. Die einzige Möglichkeit, einen Wert vom Typ === a b zu erzeugen ist, dass wir den Konstruktor refl aufrufen. Das funktioniert hier glücklicherweise, denn 3 und 3 sind ja gleich.

3is3 : ===
3is3 = refl

refl wäre kein gültiger Wert für den Typ === 3 5.

Wahr und Falsch

Bei Gleichheit mit === sind manche Aussagen wahr und manche falsch. Wir können das Konzept von Wahrheit und Falschheit auch universell beschreiben. Die universelle Wahrheit ist ein Typ mit einem Konstruktor, der ganz unabhängig vom Kontext angewandt werden kann:

data Wahr : Set where
  duh : Wahr

Im Gegensatz dazu ist die universelle Falschheit ein Typ, für den es keine Werte geben kann, weil’s nämlich gar keine Konstruktoren gibt:

data Falsch : Set where
  -- hier steht einfach nichts

Diese Typen gibt’s beispielsweise auch in Haskell. Wahr heißt dort () und der Konstruktor dafür heißt ebenfalls (). Falsch in Haskell entspricht dem Typ Void und der hat dort natürlich auch keinen Konstruktor.

Und und/oder Oder

In der funktionalen Programmierung bauen wir kleine Programme mithilfe von Kombinatoren zu großen Programmen zusammen. In der Logik-Sicht entspricht dieses Vorgehen dem Zusammenstecken von simplen Aussagen zu komplexeren Aussagen mithilfe logischer Operatoren. Einer dieser logischen Operatoren ist das „und“. Eine Aussage A gilt und eine Aussage B gilt. Ein Beweis für diese zusammengesetzte Aussage erfordert das Vorhandensein eines Beweises für A und außerdem das Vorhandensein eines Beweises für B. Das klingt nicht nur nach Produkttyp, sondern ist auch einer – ein einfacher Record.

record Und (a : Set) (b : Set) : Set where
  constructor
    und
  field
    fst : a
    snd : b

Der Typkonstruktor Und nimmt hier keine Ganzzahlwerte entgegen (wie === oben), sondern beliebige Typen (in Agda: Set) a und b. Um einen Wert von solch einem Und-Typ zu konstruieren, braucht man dann sowohl einen a-Wert als auch einen b-Wert. Damit können wir so gehaltvolle Aussagen machen wie: Es gilt 3 = 3 und 5 = 5.

gehaltvoll : Und (===  ) (===  )
gehaltvoll = und refl refl

Das Gegenstück zum Und ist das Oder und das Gegenstück zum Produkttyp ist der Summentyp.

data Oder (a : Set) (b : Set) : Set where
  links : a → Oder a b
  rechts : b → Oder a b

Bei diesem Summentyp (der in Haskell einfach Either heißen würde) gibt’s zwei Konstruktoren. Wer ein a hat, kann sich mit links ein Oder a b bauen; wer ein b hat, kann sich mit rechts ein Oder a b bauen. Damit können wir wieder eine erbauliche Aussage treffen, die sogar durch Angabe eines entsprechend konstruierten Werts beweisbar ist: 3 ist gleich 3 oder 5 ist gleich 99.

erbaulich : Oder (===  ) (===  )
erbaulich = links refl

Natürlich können wir auch Funktionen bauen, die die Werte dieser Aussage-Typen auseinandernehmen und neu zusammensetzen. Aus einem Beweisobjekt für die Aussage „A und (B oder C)“ können wir beispielsweise ein Beweisobjekt für die Aussage basteln, dass „(A und B) oder (A und C)“. Das klingt sehr nach einer Spielart des Distributivgesetzes und deshalb nennen wir die Funktion auch so:

distributivgesetz : {a b c : Set} → Und a (Oder b c) → Oder (Und a b) (Und a c)

Der Teil in den geschweiften Klammern ({a b c : Set}) beschreibt drei implizite Typparameter. Die können wir erst mal ignorieren. Um die Funktion zu implementieren, bekommen wir einen Wert des Typs Und a (Oder b c) an die Hand. Damit können wir nicht viel machen, außer ein Pattern-Matching auf den einzigen Konstruktor und. Der erste Parameter dieses und ist schlicht vom Typ a. Darüber wissen wir nichts und deshalb lassen wir den erst mal links liegen. Der zweite Parameter ist hingegen vom Typ Oder b c und da wissen wir, dass es zwei Konstruktoren geben kann. Die einzige Möglichkeit zum Weitermachen besteht also in einer Fallunterscheidung – wieder in Form von Pattern-Matching. Mit dem a-Wert und dem b-Wert im ersten Fall können wir dann ein Und a b zusammenbauen und das mit links in ein Oder (Und a b) (Und a c) überführen. Im zweiten Fall haben wir ein a und kein b aber dafür ein c. Auch das reicht aus, um ein Oder (Und a b) (Und a c) zu basteln.

distributivgesetz (und a (links b)) = links (und a b)
distributivgesetz (und a (rechts c)) = rechts (und a c)

Der hier vorkommende Pfeil (->) für die Konstruktion von Funktionstypen sieht nicht nur so aus wie ein Implikationspfeil für logische Aussagen, sondern er wirkt auch so. Ein „Aus A folgt B“ können wir auch lesen als ein „Gib mir einen Beweis für A und ich gebe dir einen Beweis für B“. Genau das haben wir gerade eben gemacht.

Einer für alle

Der Implikationspfeil kann sogar noch mehr. In der Definition von distributivgesetz hab ich ja anfangs galant unterschlagen, dass da noch ein {a b c : Set} steht. Diese impliziten Parameter machen den Typ von distributivgesetz zu einem abhängigen Typ, denn wir führen vorne Werte a, b und c ein, die wir später in der Konstruktion weiterer Teile des Typs verwenden (bspw. Und a b). Die geschweiften Klammern führen einfach nur dazu, dass Agda versucht, diese Typen automatisch zu finden, ohne dass wir sie jedes mal explizit angeben müssen. Als Teil eines logischen Ausdrucks genommen, können wir das auch lesen als „Für alle Aussagen a, b, und c gilt: …“ Dieses Für-Alle, was in der Prädikatenlogik mit einem eigenen Symbol – dem Allquantor ∀ – gewürdigt wird, ist in einem Dependent-Type-System einfach eine beiläufige Konsequenz.

Ganz ähnlich verhält es sich mit dem Gegenspieler zum Allquantor, dem Existenzquantor ∃. Eine Aussage wie „Es existiert eine natürliche Zahl, die eins größer als 5 ist“ können wir in zwei Schritten beweisen: Zunächst müssen wir einen konkreten Wert angeben – beispielsweise die 6 – und dann müssen wir für diesen Wert beweisen, dass die Aussage gilt. Das klingt doch wieder nach Produkttyp – allerdings brauchen wir einen Produkttyp, bei dem der rechte Teil vom linken abhängt. Diese Abhängigkeit haben wir in der Definition des Und oben nicht vorgesehen. Wir können diesen Fehler beheben:

record Existiert (a : Set) (b : a → Set) : Set₁ where
  constructor
    make
  field
    fst : a
    snd : b fst

Diese Record-Definition benennt einen Typ-Konstruktor Existiert³. Dieser nimmt einen beliebigen Typ a als ersten Parameter und dann eine Funktion b, die einen Wert dieses Typs in eine Aussage (Set) verwandelt. Dieses b können wir auch ansehen als Aussage, die noch eine Lücke enthält. Diese beiden Typparameter kann man als Verwender ganz frei angeben – sprich: man kann fast beliebige Existenzaussagen treffen. Ob diese Aussagen wahr sind, entscheidet sich dann daran, ob man vom entsprechenden Typ auch einen Wert erzeugt bekommt. Das geht, indem man den Wertkonstruktor make aufruft und diesem zwei Werte übergibt. Der erste Wert (fst) ist zunächst ein beliebiger Wert vom Typ a. Der zweite Wert hat’s dann allerdings in sich: gefordert ist ein Wert von dem Typ, der entsteht, wenn wir die abstrahierte Aussage b auf das konkrete fst (also den ersten Wert) anwenden.

Jetzt können wir aussagen, dass es einen Nachfolger für die Zahl 5 gibt. Der Beweis dazu muss den konkreten Nachfolger (natürlich die 6) benennen:

eins-größer-5 : Existiert ℕ (λ x → === x ( ℕ.+ ))
eins-größer-5 = make  refl

Agda Standard Library

All diese Typen finden sich auch in der Agda-Standardbibliothek. Da Agda gern die volle Bandbreite von Unicode verwendet, sind die entsprechenden Typkonstruktoren sogar recht nah an dem, was man in der Prädikatenlogik kennen gelernt hat.

Die Gleichheit, die wir oben mit === und refl selbst gebaut haben, heißt in der Standardbibliothek PropositionalEquality mit dem Infix-Typkonstruktor _≡_ und dem gleichnamigen Konstruktor refl.

open import Relation.Binary.PropositionalEquality using (_≡_; refl; module ≡-Reasoning)

Das Und ist in Agda _×_, das Existiert ist ein waschechtes ∃ und der Konstruktor für beide Typen ist das Komma (,).

open import Data.Product using (_×_; _,_; ∃)

Das Oder mit den Konstruktoren links und rechts ist in Agda ⊎ mit den Konstruktoren inj₁ und inj₂.

open import Data.Sum using (_⊎_; inj₁; inj₂)

Der triviale Wahr-Typ heißt in Agda ⊤ und wird „Top“ ausgesprochen. Der Konstruktor ist tt.

open import Data.Unit using (⊤; tt)

Unser Falsch heißt in Agda ⊥ und das wird „Bottom“ ausgesprochen.

open import Data.Empty using (⊥)

Da ∀ in Agda geschickterweise ein Synonym für Funktionstypenkonstruktion ist, können wir Aussagen so zusammenbasteln, dass sie schon fast wie Prädikatenlogik aussehen.

-- Alle natürlichen Zahlen (∀) sind entweder die Null oder (⊎) haben einen Vorgänger (∃ ...)
vorgänger : ∀ x → x ≡  ⊎ ∃ λ y → x ≡  ℕ.+ y
vorgänger ℕ.zero = inj₁ refl
vorgänger (ℕ.suc x) = inj₂ (x , refl)

Das Prinzip ist dasselbe.

Ich hoffe, dieser kurze Einblick in die Mechanismen von Dependent Types in Agda reicht aus, um zwei Dinge zu plausibilisieren:

1. Mit Agda-Typen lassen sich ziemlich viele logische Zusammenhänge ausdrücken.
2. Diese logischen Zusammenhänge erhalten Geltung durch die Angabe von passenden Beweisobjekten. Logische Aussagen, die intuitiv falsch erscheinen, werden sich in Agda nicht beweisen lassen. Ob man für die Aussagen, die intuitiv wahr erscheinen, auch wirklich einen Beweis findet, das liegt dann immer noch beim Softwareentwickler. Automatisch (wie bspw. mit Z3) geht das in Agda jedenfalls nicht.

Punkte, Vektoren, Linien, Segmente

Nach dieser kurzen Einführung in Dependent Types wollen wir uns jetzt dem Zeichnen von Linien zuwenden. Um Linien zeichnen zu können, brauchen wir natürlich eine Leinwand. Koordinaten auf der Leinwand können mithilfe von Punkten bestehend aus zwei reellen Zahlen – eine für die x-Koordinate und eine für die y-Koordinate – benannt werden. Reelle Zahlen sind leider ziemlich hakelig, deshalb begrenzen wir uns hier auf die rationalen Zahlen. Die sind auch schon in der Agda-Standardbibliothek eingebaut:

module _ where

open import Data.Rational as ℚ using (ℚ; mkℚ; 0ℚ; 1ℚ; ½)

Mit den rationalen Zahlen definieren wir uns Punkte mithilfe einer Record-Definition:

record Point : Set where
  constructor
    make-point
  field
    x : ℚ
    y : ℚ

In dieser zweidimensionalen Geometrie sind solche Punkte auch synonym mit Vektoren und mit Vektoren kann man rechnen. Das werden wir später noch im großen Stil ausnutzen. Die folgenden Definitionen könnten sich alle in einer beliebigen Geometrie-Bibliothek finden.

Vector : Set
Vector = Point

Zwei Vektoren addieren wir, indem wir die einzelnen Komponenten addieren.

_+_ : Vector → Vector → Vector
make-point dx₁ dy₁ + make-point dx₂ dy₂ = make-point (dx₁ ℚ.+ dx₂) (dy₁ ℚ.+ dy₂)

Vektoren können negiert werden.

-_ : Vector → Vector
- (make-point dx dy) = make-point (0ℚ ℚ.- dx) (0ℚ ℚ.- dy)

Minus ist dann einfach Addition und Negation.

_-_ : Vector → Vector → Vector
v1 - v2 = v1 + (- v2)

Vektoren können skaliert werden.

scale : ℚ → Point → Point
scale s (make-point dx dy) = make-point (s ℚ.* dx) (s ℚ.* dy)

Vektoren haben eine Länge; das ist der Abstand zwischen (0, 0) und dem Endpunkt des Vektors. Solche Abstände kann man auf vielerlei Arten angeben; meistens nutzt man die euklidische Distanz. Für deren Berechnung muss man allerdings Wurzeln ziehen und das würde richtige reelle Zahlen erfordern. Wir sprechen deshalb im folgenden immer über die quadrierte Länge bzw. quadrierte Abstände.

vlen² : Vector → ℚ
vlen² (make-point dx dy) = dx ℚ.* dx ℚ.+ dy ℚ.* dy

Wer Linien zeichnen will, muss diese erst modellieren. Streng genommen möchte ich gar keine Linien malen, sondern sog. Liniensegmente. Diese haben einen Start- und einen Endpunkt. Auch für solche Liniensegmente können wir einen Vektor bestimmen, der die Linie entlang zeigt.

record LineSegment : Set where
  constructor
    make-line-segment
  field
    start : Point
    end : Point

line-segment-start : LineSegment → Point
line-segment-start = LineSegment.start

line-segment-end : LineSegment → Point
line-segment-end = LineSegment.end

line-segment-vector : LineSegment → Vector
line-segment-vector (make-line-segment s e) = e - s

In der echten Welt sind Leinwände in Höhe und Breite begrenzt. Wir befinden uns hier aber in der abstrakten Welt der puren Gedanken und da können wir uns einfach eine unendliche Leinwand bauen. Leinwände sind also einfach synonym zum Typ Point. Unendlichkeit mag im ersten Moment abschreckend wirken, aber tatsächlich ist die unendliche Leinwand deutlich „einfacher“ als jede begrenzte Leinwand, denn bei der unendlichen müssen wir im Folgenden nicht ständig Fallunterscheidungen machen, ob wir mit unserem Stift jetzt gerade über die Grenzen hinausmalen oder nicht.

Die Linie ist unser Sujet, doch was ist das Medium? Wir könnten wieder den Pixelbildschirm heranziehen, aber in diesem Artikel wollen wir mit etwas anderem beginnen. Die ursprüngliche Erfindung des Bresenham-Algorithmus fand in einer Zeit statt, als Computer noch keine Pixel-Bildschirme hatten. Stattdessen kamen Linienplotter zum Einsatz. Ein Linienplotter malt auf Papier. Das Papier wird auf einer Rolle entweder nach vorn oder hinten gezogen. Ein Stift ist an einer Aufhängung darüber angebracht und kann entweder nach links oder nach rechts bewegt werden. Ein Linienzeichenprogramm besteht dann aus der initialen Position des Stifts und einer Menge diskreter Schritte. In jedem Schritt wird entweder die Rolle oder der Stift bewegt. Das können wir ganz einfach modellieren.

data Step : Set where
  N : Step
  E : Step
  S : Step
  W : Step

open import Data.List as List using (List; []; _∷_)

record Program : Set where
  constructor
    make-program
  field
    start : Point
    steps : List Step

Wann ist jetzt solch ein Program ein korrektes Linienzeichenprogramm für eine gegebene Ideallinie? Bresenham – der Autor des entsprechenden Papers – macht darüber gar keine Angaben. Wir müssen das leider selbst bestimmen. Vage gesprochen sollte wohl die Linie, die das Program zeichnet möglichst nah an der Ideallinie verlaufen. Was heißt „möglichst nah“? Vielleicht wollen wir die Menge der Punkte maximieren, in denen die Ideallinie und die Programmlinie exakt übereinstimmen? Ob diese Präzision wirklich unsere Intuition trifft, können wir mit einem kleinen Beispiel – sozusagen einem Unit Test für unsere Spezifikation – ausprobieren.

Die erste Stichprobe scheint unsere Präzisierung zu bekräftigen:

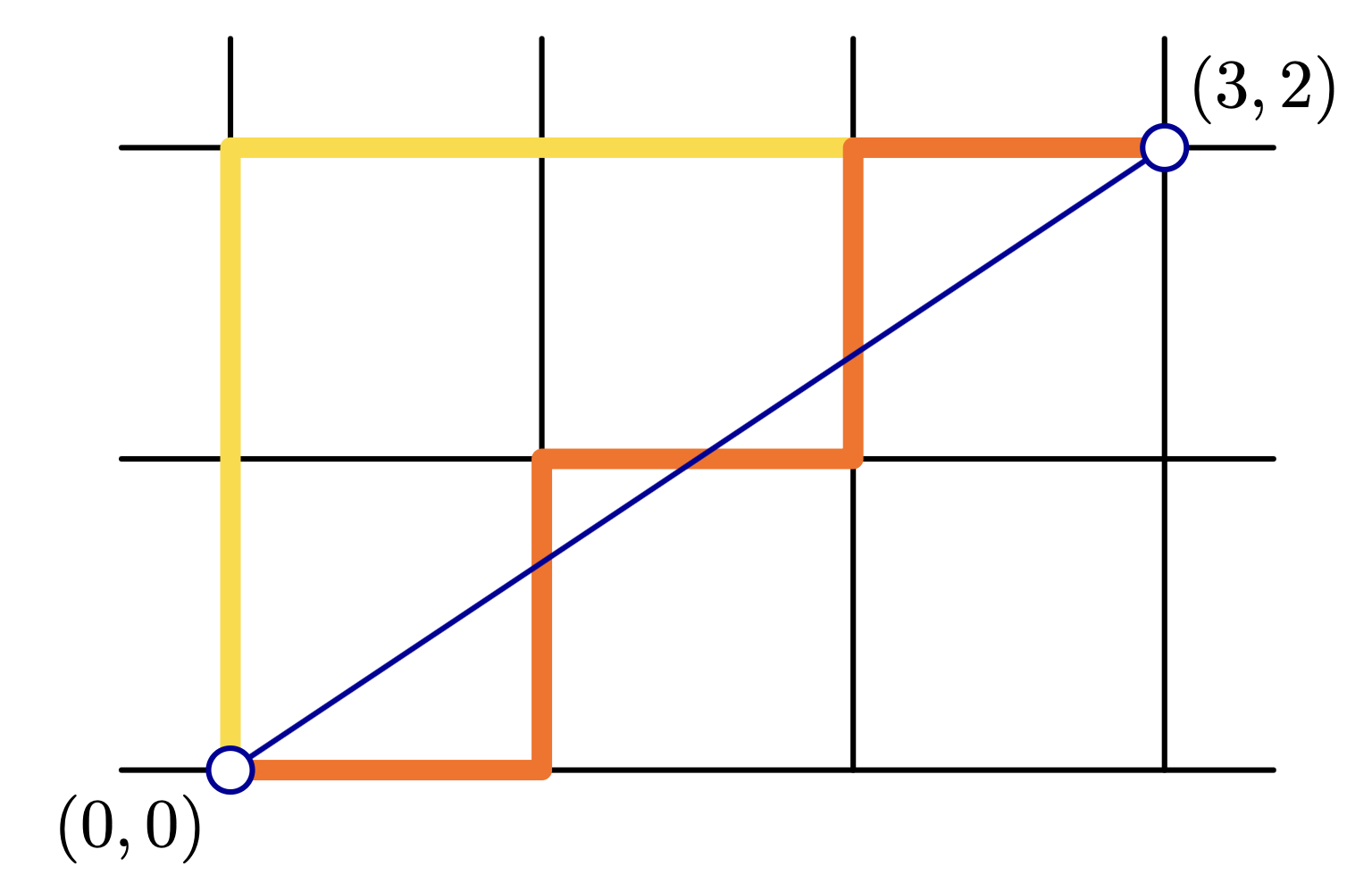

Die Ideallinie verläuft vom Ursprung zum Punkt (3, 2). Die wahrscheinlich beste Näherung ist hier in orange gezeichnet und trifft die Ideallinie im Anfangspunkt, im Endpunkt und dazwischen in drei weiteren Punkten. Die gelbe Linie ist intuitiv als gute Approximation zu verwerfen. Sie trifft sich mit der Ideallinie auch nur in zwei Punkten.

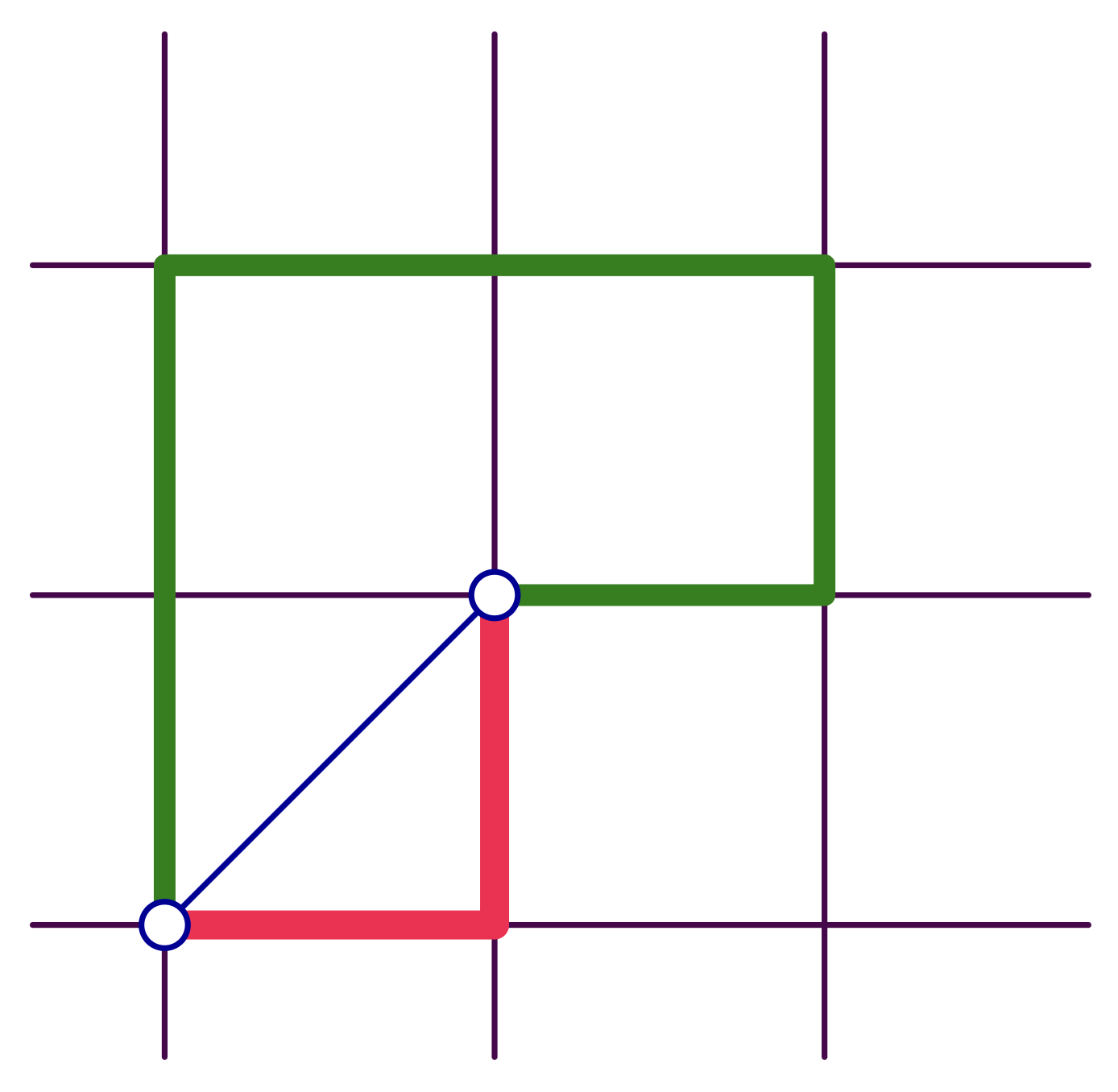

Doch bei einer Linie, die vom Ursprung nach (1, 1) verläuft, wird die beste Programmlinie immer nur in maximal zwei Punkten mit der Ideallinie übereinstimmen. Das tut aber auch eine Programmlinie, die völlig abwegig verläuft:

Unsere Intuition würde niemals erlauben, dass wir die grüne und die rote Linie als ebenbürtige Näherungen für die Ideallinie ansehen. Das heißt also, dass es nicht allein darum gehen kann, die Punkte zu betrachten, die exakt übereinstimmen. Viel eher sollten wohl alle Zwischenpunkte möglichst nah bei der Ideallinie liegen. Den Abstand eines Punktes von einer Linie ist mit der Länge der Normalen wohldefiniert. Doch auch damit ist es noch nicht getan. Immerhin haben wir nicht nur eine solche Normale, sondern ziemlich viele. Um die Güte solcher Normalenmengen zu bestimmen, müssen wir uns entscheiden, ob wir beispielsweise den Durchschnittswert, die Gesamtsumme oder vielleicht nur das Maximum verwenden wollen. Doch auch mit Beantwortung dieser Frage sind wir noch nicht fertig. Egal welche Aggregatsfunktion wir heranziehen, die „beste“ Programmlinie wird dann immer die sein, die einfach auf einem Punkt stehen bleibt. Auch dagegen muss sich unsere Spezifikation irgendwie absichern …

The medium and the message

Details über Details sind also zu spezifizieren und das allein, wenn wir uns eine einzige Art des Mediums – den Linienplotter – und eine einzige Art des gemalten Objekts – Liniensegmente – vornehmen. In einer ausgewachsenen Software werden wir wahrscheinlich auch andere Objekte zeichnen wollen. Schon ein Linienzug – mehrere Liniensegmente hintereinander – wirft wieder neue Fragen auf. Für einen gegebenen Punkt im Raum gibt’s dann schon mal gar nicht mehr die eine Normale, deren Länge wir minimieren wollen. Ebenso wäre es wünschenswert, nicht nur mit Linienplottern zu malen, sondern auch mit Pixelbildschirmen, Vektordisplays, CNC-Fräsen etc. Anstatt uns für jede Kombination von Medium und Objekt aufs neue den Kopf über die Details zu zerbrechen, vollführen wir das bekannte Manöver aus der funktionalen Programmierung: Wir abstrahieren. Wir fragen uns: Was haben alle Medien gemeinsam und was haben alle Objekte gemeinsam?

Beginnen wir beim Liniensegment. Wie ein solches repräsentiert werden kann, steht in der Record-Definition oben: Eine Linie besteht aus einem Anfangs- und aus einem Endpunkt. Die Bedeutung, sprich das Wesen, eines Liniensegments haben wir bisher allerdings nur implizit behandelt. Ein Liniensegment, das sind nicht bloß zwei Punkte, sondern das sind zwei Punkte und alle Punkte, die auf direktem Wege zwischen diesen beiden Punkten liegen. Diesem Satz können wir bereits ablauschen, dass es sich bei der Bedeutung von Liniensegmenten um Punktemengen handelt. Mengen lassen sich wiederum auf vielfältigste Art repräsentieren – als Listen, Bäume, Bitvektoren, oder als sog. charakteristische Funktionen. Die charakteristische Funktion einer Menge zeigt für jedes Element an, ob dieses in der Menge liegt oder nicht. Die charakteristische Funktion ist die allgemeinste Repräsentation von Mengen; deshalb wählen wir diese als den Typ für die Bedeutungsebene.

Wir könnten die charakteristischen Funktionen in den Bool-Typ abbilden lassen, also boolesche Prädikate definieren. Noch besser für die weitere Spezifikationsarbeit eignen sich in Agda (und ähnlichen Sprachen) die sog. Typlevel-Prädikate. Ein Typlevel-Prädikat als Repräsentation einer Punktemenge bildet jeden Punkt ab auf einen Typ.

Image : Set₁
Image = Point → Set

Der Typ gibt nicht nur an, ob der Punkt in der entsprechenden Punktemenge liegt oder nicht, sondern er gibt sogar an, warum er Teil der Punktemenge ist. Eine solche Begründung ist dann einfach ein Wert des gegebenen Typs. Ein triviales Beispiel für ein solches Bild ist die komplett vollgemalte, schwarze Leinwand.

black : Image
black p = ⊤

Zur Erinnerung: ⊤ ist der Typ für die universelle Wahrheit. Damit ist der Beweis dafür, dass an der Koordinate (0, 0) ein schwarzer Punkt ist, ganz leicht zu finden.

black-is-black-at-00 : black (make-point 0ℚ 0ℚ)
black-is-black-at-00 = tt

Der Konstruktor tt erzeugt einfach einen Wert vom Typ ⊤. Mehr ist hier nicht nötig.

Weniger trivial wäre ein Bild mit einer schwarzen Linie, die die Geradenfunktion f(x)=x nachzeichnet:

f : Image
f (make-point x y) = x ≡ y

Wir sagen wortwörtlich: Ein Punkt (x, y) liegt im Bild f, wenn gezeigt werden kann, dass x ≡ y gilt. Für den Punkt (1, 1) trifft das zu:

_ : f (make-point 1ℚ 1ℚ)
_ = refl

Mit Image können wir jetzt auch endlich beschreiben, was ein LineSegment eigentlich bedeutet. Ein Liniensegment ist ja ein Bild und zwar genau das, wo die Punkte, die sich auf dem Liniensegment befinden, angemalt sind. Und das heißt: ein Punkt ist entweder angemalt, wenn es der Start- oder der Endpunkt des Liniensegments ist oder eben ein Punkt dazwischen. Einen Punkt p „dazwischen“ können wir ansteuern, wenn es ein Skalar s : ℚ gibt, mit dem wir ausgehend vom Startpunkt die entsprechende Skalierung des Linienvektors entlanglaufen können und dann am Punkt p ankommen. Formal:

line-segment-image : LineSegment → Image
line-segment-image l p
  = ∃ λ (s : ℚ) →
        (line-segment-start l) + (scale s (line-segment-vector l)) ≡ p

Das ∃ λ (s : ℚ) → ... ist der abhängige Produkttyp, wie wir ihn oben eingeführt haben. Wir können für diese Definition von line-segment-image ein paar Unit-Tests schreiben, also Beispiele durchprobieren. Das Liniensegment, das vom Punkt (0, 0) zum Punkt (½, ½) verläuft, sollte auf jeden Fall den Punkt (0, 0) enthalten:

ls1 : LineSegment
ls1 = make-line-segment (make-point 0ℚ 0ℚ) (make-point ½ ½)

_ : line-segment-image ls1 (make-point 0ℚ 0ℚ)
_ = 0ℚ , refl

Ein Wert vom Typ line-segment-image ls1 (make-point 0ℚ 0ℚ) – also ein Beweis für die Aussage, dass (0, 0) im Bild vom Liniensegment ls1 angemalt ist – ist ein Tupel. Links ins Tupel gehört der Skalarwert: Mit welchem Wert müssen wir den Linienvektor skalieren, um ausgehend vom Startpunkt bei (0,0) am Punkt (0,0) rauszukommen? Der gesuchte Wert ist offensichtlich die Null. Rechts gehört dann ein Beweis für die Gleichheit. Da hier alles „per definitionem“ aufgelöst werden kann, ist der Beweis für die Gleichheit einfach der Konstruktor refl.

Analog können wir beweisen, dass der Punkt (½, ½) auf der Linie liegt. Dann müssen wir den Linienvektor mit 1 skalieren.

_ : line-segment-image ls1 (make-point ½ ½)
_ = 1ℚ , refl

Was nicht funktionieren sollte, ist zu beweisen, dass der Punkt (1, 1) auf dem Liniensegment liegt. Geht aber:

2ℚ = 1ℚ ℚ.+ 1ℚ

_ : line-segment-image ls1 (make-point 1ℚ 1ℚ)
_ = 2ℚ , refl

Wir können den Linienvektor mit 2 multiplizieren und landen dann bei (1, 1). Ein Liniensegment soll aber nur die Punkte zwischen dem Start- und dem Endpunkt enthalten. Unsere Definition von line-segment-image hat einen Fehler. Wir dürfen nicht beliebig skalieren, sondern nur mit einer Zahl zwischen 0 und 1. Die fehlerfreie Definition lautet also:

line-segment-image' : LineSegment → Image
line-segment-image' l p
  = ∃ λ (s : ℚ) →
        (0ℚ ℚ.≤ s) × (s ℚ.≤ 1ℚ) ×
        (line-segment-start l) + (scale s (line-segment-vector l)) ≡ p

Das × ist der normale (nicht-abhängige) Produkttyp-Konstruktor. Wir können den hier als „und“ lesen.

Dass Spezifikationen auch Bugs enthalten können und zwar auch solche, die man nicht auf Anhieb als solche erkennt, ist eine schlechte Nachricht für alle, die den menschlichen Intellekt komplett aus der Programmiererei vertreiben wollen. So können große Sprachmodelle beispielsweise durchaus dabei helfen, für gegebene Spezifikationen sowohl effiziente Algorithmen zu finden als auch deren Korrektheit zu beweisen. Die Entscheidung darüber, ob die Spezifikation selbst allerdings überhaupt dem entspricht, was man will, das kann einem keiner abnehmen.

---

Jetzt wissen wir, was Liniensegmente bedeuten, nämlich Punktemengen. Wenden wir uns nun dem Medium zu und fragen: Was ist es eigentlich, was ein Program darstellt? In weiser Voraussicht haben wir den Typ oben für die Punktemengen bereits Image genannt. Ein Linienplotter malt natürlich auch Bilder. Ist es womöglich so, dass auch die Bedeutung eines Program bloß eine Menge von Punkten ist? Fürwahr!

move : Point → Step → Point
move (make-point x y) N = make-point x (y ℚ.+ 1ℚ)
move (make-point x y) E = make-point (x ℚ.+ 1ℚ) y
move (make-point x y) S = make-point x (y ℚ.- 1ℚ)
move (make-point x y) W = make-point (x ℚ.- 1ℚ) y

program-image' : Point → List Step → Image
program-image' position [] p = ⊥
program-image' position (step ∷ program) p
  = line-segment-image' (make-line-segment position next-position) p
    ⊎ (program-image' next-position program p)
  where
    next-position = move position step

program-image : Program → Image
program-image (make-program start []) p = p ≡ start
program-image (make-program start steps) = program-image' start steps

Der interessante Teil dieser Definition steckt in program-image'. Das Bild, das für einen Startpunkt position und eine leere Liste von Schritten zurückgegeben wird, ist genau das leere Bild. Wenn’s allerdings noch einen Schritt zu laufen gibt, dann ist ein gegebener Punkt p genau dann auf der Linie, wenn er auf dem Liniensegment zwischen position und next-position liegt oder (⊎) wenn das restliche Programm sagt: Ja, dieser Punkt p, der liegt auf dem Bild, das ich zeichne. Das ⊎ ist der Typ-Konstruktor für den freien Summentyp.

Für das Programm, das vom Ursprung erst einmal nach rechts und dann einmal nach oben geht, können wir beweisen, dass der Punkt (½, 0) auf dem entsprechenden Bild liegt. Und zwar liegt der Punkt ja auf dem ersten der beiden gezeichneten Liniensegmente. Mit inj₁ erzeugen wir einen Wert vom entsprechend verlangten Summentyp. Der Teilbeweis dafür, dass der Punkt (½, 0) auf dem ersten Liniensegment liegt, besteht wie oben aus der Angabe eines Skalars, einem Beweis, dass dieser Skalar größer oder gleich 0 ist, einem Beweis, dass dieser Skalar kleiner oder gleich 1 ist und einem Beweis der damit konstruierten Gleichheitsaussage.

open import Data.Integer as ℤ using () renaming (_*_ to _*i_)

0≤½ : 0ℚ ℚ.≤ ½
0≤½ = ℚ.*≤* (ℤ.+≤+ z≤n)

½≤1 : ½ ℚ.≤ 1ℚ
½≤1 = ℚ.*≤* (ℤ.+≤+ (s≤s z≤n))

_ : program-image
      (make-program
        (make-point 0ℚ 0ℚ)
        (E ∷ N ∷ []))
      (make-point ½ 0ℚ)
_ = inj₁ (½ , 0≤½ , ½≤1 , refl)

---

Jetzt haben wir definiert, dass sowohl Liniensegmente, als auch Linienplotter-Programme einfach bloß Punktemengen sind. Bei Nacht sind alle Katzen grau. Das hat den Vorteil, dass wir für die Definition der Korrektheit zwischen Ideallinie und Linenprogramm jetzt nicht mehr so viele Details beachten müssen, weil wir gar nicht mehr so viele Details beachten können. Außerdem brauchen wir gar nichts mehr selbst zu erfinden. Eine kurze Recherche zum Thema »Ähnlichkeit von Punktemengen« ergibt, dass es da eine Hand voll Standardmetriken gibt. Als passende erscheint die Hausdorff-Distanz. Bei dieser assoziiert man zu jedem Punkt in der einen Menge einen entsprechenden Punkt in der anderen Menge und zwar den mit dem geringsten (Punkte-)Abstand. Von all diesen Abständen ist dann der größte die Hausdorff-Distanz.⁴

Wenn wir in Agda sagen wollen, dass zwei Bilder ähnlich genug zueinander sind, dann hängt das von einer Grenze ab, die wir einfach als Parameter dazugeben:

-- Die quadrierte Metrik der Trägermenge
distance² : Point → Point → ℚ
distance² p1 p2 = vlen² (p1 - p2)

image-similar : ℚ → Image → Image → Set
image-similar ϵ² img1 img2 = (∀ p → img1 p → ∃ λ p' → img2 p' × distance² p p' ℚ.≤ ϵ²)
                             ×
                             (∀ p → img2 p → ∃ λ p' → img1 p' × distance² p p' ℚ.≤ ϵ²)

image-similar ist natürlich auch wieder ein Typlevel-Prädikat. Für eine gegebene Grenze ϵ²⁵ und zwei Bilder img1 und img2 können wir den Typ wie folgt lesen: Für alle Punkte p, die in der Menge img1 liegen, existiert ein entsprechender Punkt p', der in der Menge img2 liegt und der von p eine Punktedistanz kleiner-gleich ϵ² hat. Außerdem (×) gilt das ganze noch andersherum, also mit img1 und img2 vertauscht.

Fazit

Wir haben jetzt formal spezifiziert:

• Die Bedeutung von Liniensegmenten sind Punktemengen (Image). Ein Liniensegment beschreibt genau die Punkte zwischen Start- und Endpunkt, d.h. die Punkte, die mit einem Skalar mit Länge zwischen 0 und 1 vom Startpunkt aus erreicht werden können.
• Die Bedeutung von Programmen eines Linienplotters sind auch nur Punktemengen. Ein Programm zeichnet ausgehend vom Startpunkt eine Menge aufeinanderfolgender Liniensegmente.
• Was heißt es, dass eine beliebige Näherung (vom Typ Image) ein gegebenes ideales Bild (ebenfalls vom Typ Image) gut approximiert? Das haben wir auf die Hausdorff-Metrik zwischen den Punktemengen zurückgeführt.

Der Umstand, dass die Beschreibung der Korrektheit von Näherungen nicht von Liniensegmenten oder Linienplottern abhängt sondern lediglich vom abstrakten Image, macht die Spezifikation einwandfrei erweiterbar auf viele andere geometrische Figuren und viele andere Malwerkzeuge.

Ordentliche Spezifikationen sind notwendig für die Implementierung korrekter Software. Die Implementierungsarbeit muss aber dann auch folgen. Wie das funktionieren kann, werden wir in einem der nächsten Artikel sehen.
