Funktionale Programmierung - Die GUI-Monade: Monaden in der Praxis

Dieser Artikel zeigt den Einsatz von Monaden in der Praxis um GUI-Fenster zu beschreiben.

Für einen Kunden, der in der Sozialpädagogik tätig ist, entwickelt die ActiveGroup eine Software zur Dokumentation von Therapiemaßnahmen. Die Software erfasst die Stammdaten von Personen, die sich einer Therapie unterziehen, lässt die Personen Fragebögen ausfüllen, um den aktuellen Zustand und die Fortschritte der Therapie zu dokumentieren, und erlaubt das Erstellen zahlreicher Berichte.

Zur Entwicklung der Fragebögen verwenden wir eine Monade, welche die Darstellung des Fragebogens beschreibt und die Antworten einsammelt. Wieso eine Monade? Wir sehen folgende Vorteile:

Komponierbarkeit Die Elemente des Fragebogens lassen sich unabhängig voneinander beschreiben und anschließend beliebig miteinander kombinieren. Damit lassen sich unterschiedliche Logiken im Ablauf eines Fragebogens darstellen, z.B. wenn Frage 1 mit ‚ja‘ beantwortet wurde, geht es weiter auf Seite 2, ansonsten auf Seite 3.
Testbarkeit Da die Monade den Fragebogen nur beschreibt, lässt er sich relativ leicht testen. Statt Maus-Klicks zu synthetisieren, wertet man die Callbacks der Knöpfe innerhalb der Monade aus und testet ihre Auswirkungen auf die Beschreibung.

In diesem Artikel möchte die Komponierbarkeit anhand eines Beispiels illustrieren; die Testbarkeit und Implementierung überlasse ich späteren Artikeln. Als Beispiel dient ein kleiner Fragebogen, der festellt, ob der Befragte am Montag Zeit hat und falls ja, um wieviel Uhr.

Beschreibung einer Seite eines Fragebogens

Die erste Seite des Fragebogens stellt fest, ob der Befragte überhaupt am Montag Zeit hat:

   val seite1 =
     put(1, 1, Text("Haben Sie am Montag Zeit?")) >>
     put(1, 2, Button("Ja", addAnswer(montagZeitQ, ChosenOne(Ja)))) >>
     put(1, 3, Button("Nein", addAnswer(montagZeitQ, ChosenOne(Nein))))

Diese vier Scala-Zeilen setzen in die erste Zeile den Fragetext, gefolgt von zwei Knöpfen für „Ja“ und „Nein“:

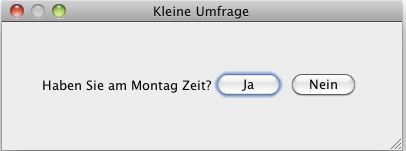

Erste Seite der Umfrage

Die put-Methode setzt das Inhaltselement in die angegebene Zeile und Spalte. Das zugrunde liegende Layoutmodell zur Darstellung des Fragebogens basiert auf Swings‘ GridBagLayout, welches in Scala mit einem Panel zu einem GridBagPanel kombiniert ist. Anderer Render-Möglichkeiten sind durchaus denkbar (z.B. als HTML-Seite), doch die haben wir bisher nicht umgesetzt.

Die >>-Methode ist eine der beiden bind-Methoden der Monade: sie verknüpft zwei Monaden, wobei sie das Ergebnis der ersten verwirft. Die put-Methode setzt also nicht wirklich etwas, sondern liefert eine Monade, welche das Setzen eines Inhaltelements darstellt. Man spricht auch von einem Monaden-Operator, da die Methode in der Monade agiert. Mit >> verknüpfen wir das Setzen mehrerer Inhaltselemente.

Hier sieht man schon die ersten Anzeichen der Komponierbarkeit: jeder put-Aufruf steht gewissermaßen für sich und erst bind komponiert die put. Ganz stimmt das natürlich nicht, denn die put achten ja darauf, Elemente nicht in die selbe GridBag-Zelle zu platzieren. Deutlicher wird es, wenn wir die optionale Frageseite nach der Uhrzeit implementieren.

Als Inhaltselemente tauchen im obigen Beispiel Text und Button auf. Wie die Namen schon suggerieren, stellt ersteres einen (nicht-editierbaren) Text dar, während letzteres einen Knopf mit einer Beschriftung und einem Callback darstellt. Beides sind nicht Teil von Swing, sondern Platzhalter unser GUI-Monade. Erst bei der Darstellung werden die Swing-Elemente erzeugt.

Als Callback verwenden wir im obigen Beispiel addAnswer. Die addAnswer-Methode fügt der Monade eine Antwort hinzu. Ich habe also die GUI-Monade um die Funktionalität erweitert, sich Antworten auf Fragen zu merken. Im obigen Beispiel geschieht dies für die Frage montagZeitQ. montagZeitQ ist als Auswahlfrage definiert mit den Auswahlmäglichkeiten Ja und Nein:

  case object Ja extends AnswerChoice(0)
  case object Nein extends AnswerChoice(1)

  val montagZeitQ = ChooseOneQ(1, Set(Ja, Nein))

Die Zahlen geben die Repräsentation der Auswahlmöglichkeiten und der Frage an, wenn sie in einer Datenbank gespeichert werden.

Die fertige „Umfrage“ können wir dann wie folgt definieren und starten:

    val kleineUmfrage1 =
      setTitle("Kleine Umfrage") >>
      seite1 >>
      ask

    showSurvey(emptySurveyGUI(new UI.Dimension(400,150)), kleineUmfrage1)

Hier setzen wir noch den Titel der Umfrage (setTitle ist wieder ein Monaden-Operator) und teilen der Monade mit ask mit, dass wir nun fertig mit der Beschreibung sind und die GUI aktualisert und dargestellt werden kann. showSurvey macht auch genau dies: sie wertet die Manipulationen aus, welche wir mit put und setTitle an der Monade vorgenommen haben und stellt die resultierende GUI dar.

Logik im Ablauf eines Fragebogens

Wenn die erste Frage mit „ja“ beantwortet wurde, soll auf der zweiten Seite nach der Uhrzeit gefragt werden:

    val uhrzeitQ = EnterTextQ(3)
    val seite2 =
      put(1, 1, Text("Um wieviel Uhr?")) >>
      put(1, 2, TextField(onValueChanged={t => addAnswer(uhrzeitQ, EnteredText(t)) >> ask}),
        fill=Fill.Horizontal, weightX=1.0) >>
      put(1, 3, Button("Weiter", doNothing))

Die zweite Seite stellt die Freitext-Frage nach der Uhrzeit (uhrzeitQ vom Typ EnterTextQ) und gibt ein Textfeld (TextField) an, in dem die Text-Antwort (EnteredText) dafür eingegeben werden kann:

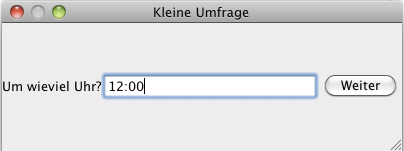

Zweite Seite der Umfrage

Das Textfeld hat einen Callback onValueChanged, der immer aufgerufen wird, wenn sich der Inhalt des Textfeldes ändert. Als Parameter erhält der Callback den aktuellen Textinhalt und als Ergebnis liefert er eine Monade.

In diesem Beispiel trägt der Callback die Antwort auf die Freitext-Frage ein und bleibt mit ask auf der aktuellen Frageseite. Weiter geht es mit dem „Weiter“-Knopf, der nichts tut (Monaden-Operator doNothing) und damit die Kontrolle an die Stelle zurückgibt, die seite2 irgendwo eingefügt hat.

Hier sehen wir einen weiteren Aspekt der Komponierbarkeit: wo es nach seite2 weitergeht ergibt sich erst durch entsprechende Komponierung mit dem bind-Operator. Im bekannten Model-View-Controller-Pattern (MVC) würde dies im Controller stattfinden. Statt eines expliziten Controllers ergibt sich der Programablauf hier durch das Zusammenstellen der Komponenten mit bind.

Nun zur Programmablauf-Logik: Die zweite Seite wollen wir ja nur darstellen, falls die erste Frage mit „ja“ beantwortet wurde. Wie die erste Frage beantwortet wurde, können wir über den Monaden-Operator getAnswer feststellen. Die kleine Umfrage erweitern wir also wie folgt:

    val kleineUmfrage2 =
      kleineUmfrage1 >>
      (getAnswer(montagZeitQ) >>= {
        case ChosenOne(Ja) =>
          clear >> seite2 >> ask
        case ChosenOne(Nein) => doNothing
      })

Falls die erste Frage mit „Ja“ beantwortet wurde, löschen wir mit clear die GUI und zeigen die zweite Seite an. Andernfalls tun wir nichts. kleineUmfrage1 konnten wir also sehr leicht erweitern, ohne dass wir deren Definition ändern mussten. showSurvey sollte nun natürlich kleineUmfrage2 darstellen.

Interaktion mit der Umgebung

Obschon wir mit Monaden arbeiten, hindert uns nichts daran, Seiteneffekt zu produzieren, falls gewünscht. Zum Beispiel könnten wir am Schluss der Umfrage das Ergebnis in eine Datenbank schreiben oder, wie im folgenden Beispiel, auf der Konsole ausgeben:

  val printResults =
    getAnswers >>= {answers =>
      answers(montagZeitQ) match {
        case ChosenOne(Ja) =>
          val uhrzeit = answers(uhrzeitQ) match {
            case EnteredText(t) => t
          }
          println("Hat am Montag um %s Uhr Zeit.".format(uhrzeit))
        case ChosenOne(Nein) => println("Hat am Montag keine Zeit.")
      }
      doNothing
    }

Mit getAnswers erhalten wir alle Antworten als eine Map von Frage auf Antwort. Dabei ist >>= der bind-Operator der Monade, welche das Ergebnis der vorherigen Monade liefert. Falls die Antwort auf die erste Frage, ob man am Montag Zeit habe, mit „Ja“ beantwortet wurde, holen wir uns die eingegebene Uhrzeit von Seite zwei mit answers(uhrzeitQ) und geben einen entsprechenden Text aus. Andernfalls geben wir aus, dass der Befragte am Montag keine Zeit hatte.

Auch diese Operation lässt sich mit dem bestehenden Fragebogen kombinieren zu:

     val kleineUmfrage3 =
       kleineUmfrage2 >> printAnswers

Nach diesem Prinzip haben wir der Software zur Dokumentation von Therapiemaßnahmen vier weitere Fragebögen hinzugefügt, die teilweise über 100 Fragen auf entsprechend vielen Frageseiten stellen. Die Fragebögen haben wir dabei von „unten nach oben“ aufgebaut: die einzelnen Seiten werden programmatisch sowohl erzeugt als auch anschließend zum gesamten Fragebogen zusammengesetzt. Obschon wir MVC nicht klassisch umgesetzt haben, sind das Modell (in der Monade), die Präsentation (GridBagLayout) und die Kontrolle (Callbacks und >>=) voneinander getrennt und lassen sich relativ einfach erweitern.

Mit dem vereinfachten Beispiel aus der Praxis habe ich den Vorteil der Komponierbarkeit unserer Architektur mit GUI-Monaden illustriert. Falls gewünscht, kann ich in späteren Artikeln noch auf die Testbarkeit und die Implementierung eingehen. Wer Lust hat, kann gerne in den Kommentaren eine alternative Architektur in der Programmiersprache seiner Wahl skizzieren. Über Fragen, Anregungen oder Anmerkungen freue ich mich ebenfalls, sei es per Kommentar oder per Email.
